刘让建
（山东鲁碧建材有限公司）

　　斗式提升机是喂料系统的重要组成部分，若轴承润滑不良，则很容易损坏，并且将会使整个喂料系统瘫痪，造成长时间的停机。由于我公司新建4800t/d熟料线入窑斗式提升机电动机及尾轮均无测温点，为了实现对其轴承温度的检测，实时掌握其轴承的润滑情况，我们采用GRCW-II无线温度检测仪实现对其温度的检测。
　　1　方案论证
　　传统测温处理流程为：Pt100热电阻→温度变送器→4～20mA信号→AI模板
　　若采用此种方法，需要在电动机两端及斗式提升机尾轮两侧钻孔和敷设电缆，实施起来有一定难度。而无线测温系统采用电磁波传输信号，传感器直接粘贴在电动机两端及斗式提升机尾轮两侧即可，且温度测量准确，不易受气候环境的影响，实施起来工程量相对较少。
　　2　无线测温系统的构成和配置

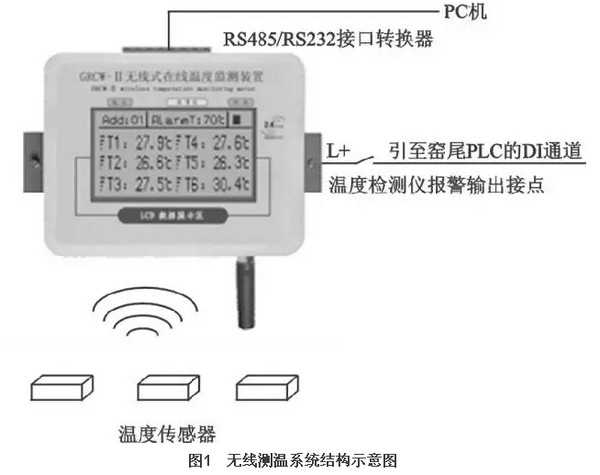

　　该控制系统主要由无线温度检测仪和无线射频温度传感器组成，其系统结构如图1所示。

　　由于轴承温度通常在100℃以下且传感器要粘贴在提升机内部尾轮两侧，故我们采用无外置天线的内置型传感器。
　　GRCW-Ⅱ型无线式在线温度检测装置能够同时支持18个无线温度传感器的显示，带背光的LCD显示屏每屏能够显示6个通道的温度数值，并具有温度报警和温度测点故障指示功能。该斗式提升机为2台电动机来共同驱动，故其需测温点6个，分别为2台电动机负荷端和非负荷端轴承测温点4个，斗式提升机尾轮测温点2个。
　　3　无线测温系统设置

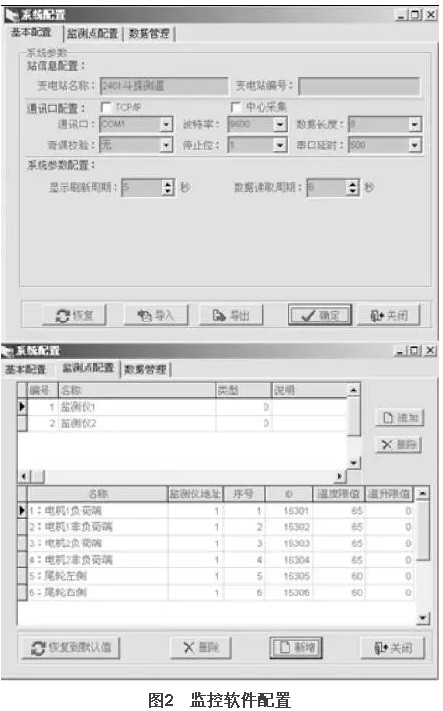

　　将PC机（带串口）的232接口，通过RS485/RS232接口转换器，接至温度检测仪的485接口。通过无线测温检测仪监控显示系统（Ver2.6）编程软件，可以方便的设置传感器ID以及温度报警值，PC机亦可实时监控6个测温点。具体设置如图2所示。

　　当其中任一测温通道测得的温度值超过设定的报警值时，仪表报警输出接点就会动作。
　　当窑尾PLC控制系统的DI模板接收到仪表报警输出接点的动作信号，将会触发斗式提升机跳停。因此只需在斗式提升机原控制程序停止回路中，加入一个DI点即可。
　　4　结束语
　　使用后，我们多次组织人员用红外线测温枪对斗式提升机的6个测温点测量，其结果与无线测温系统仅相差1℃左右，说明本系统的测量值真实有效，实现了对提升机轴承温度的检测和保护。
