赵明华
（河南中烟工业有限责任公司驻马店卷烟厂，河南驻马店　463000）

　　摘　要：YB55透明纸包装机勾形推包器滑动座导向轴润滑采用的是喷淋滴式润滑，由于原润滑装置设计存在不合理性，经常因为润滑油中的杂质堵塞，使滑动座与导向轴之间因摩擦而发生咬死。为了解决这个问题，对现有的润滑装置部位进行了分析、研究，制订了具体的改进方案。改进后润滑装置结构简单、运行可靠，解决了滑动座与导向轴之间因摩擦而发生咬死的现象，在生产实践中获得了较好的经济实用价值。

　　关键词：勾形推包器；滑动座；导向轴；摩擦；润滑
　　在烟草工业生产中，正确地润滑机器设备，控制机器运行副磨损，对于加强设备维护，减少零配件的消耗和降低因维修造成的停机时间，提高烟机设备的可靠性、安全性、延长其使用寿命，发挥和提高烟机设备的生产效能，节能降耗等方面都有着十分重要的意义。
　　1　原理、结构分析

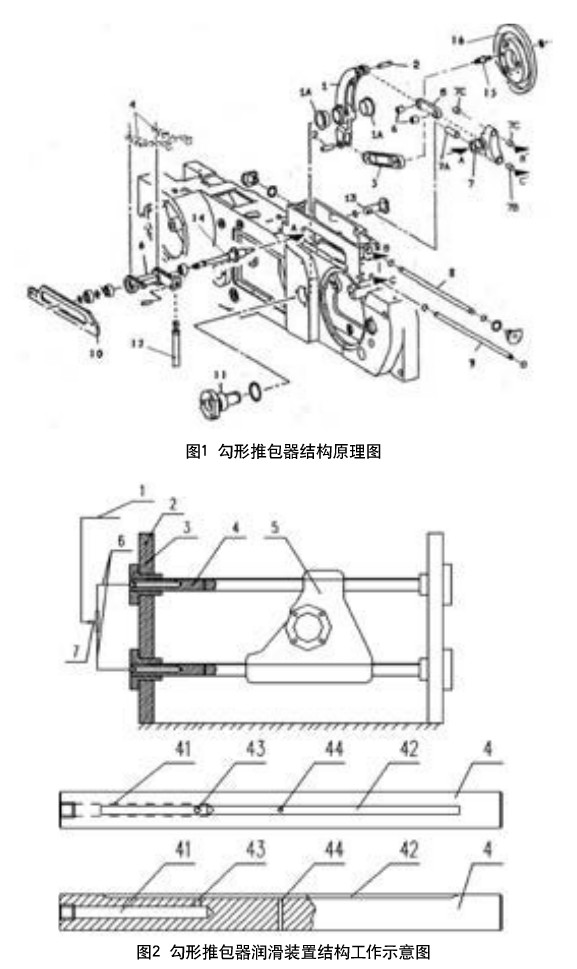

　　在自动运行过程中，凸轮16通过安装在销轴15上的滚轮和连杆3使空套在法兰轴11上的摆臂1左右摆动，再通过连杆5并在8、9二轴的导向下使滑座7作左右直线移动，从而通过轴14和支架6使得勾形推包杆4作左右运动。勾形推包杆向右运动时，把由同步齿形带上的推包板送来的烟包推向包装成形轮的包装槽内。勾形推包杆向左回程时，为了避免碰到后面送来的烟包，通过可调连杆12上下摆动，从而使勾形推包杆在回程的同时先向下运动，使勾形推包杆的上端低于导轨，当勾形推包杆回程到终点时，由凸轮控制使勾形推包杆先向上运动，再推烟包向右前进，勾形推包杆的运动轨迹是近似于平行四边形。

　　2　存在的问题
　　通过原理、结构分析可知，滑座在导向轴上左右直线移动必须有润滑油进行润滑，否则就会发生滑座在导向轴上咬死的现象。导向轴油管属于喷淋滴式润滑，油嘴比较小，机器在运行中产生摩擦出现的铁屑随着回油孔流入到油箱内，虽说油箱有过滤装置，但还是有少量铁屑和杂质随润滑油进入润滑系统，出现堵塞导向轴油管的现象。且由于箱体空间狭小，结构紧凑，零部件较多，油管堵塞后拆卸更换清理不易。
　　3　实施内容
　　如图2所示的勾形推包器润滑装置，包括箱体2和箱体2上通过法兰座3安装的导向轴4，导向轴4上设有滑座5。在导向轴4端部连接有配油管6，配油管6通过三通7与油管1相连，油管1与外部供油系统相连。在导向轴4一端设有与配油管6相连通的进油孔41，导向轴4一侧设有润滑槽42，进油孔41的末端设有与润滑槽42连通的油道43。为了提高润滑效果，在润滑槽42中部设有通向导向轴4的润滑槽42相对侧的过油孔44。
　　本装置使用时，润滑油通过油管1、配油管6、进油孔41和油道43进入润滑槽42，滑座5滑动过程中与润滑槽42内的润滑油接触，实现润滑。
　　4　效果分析
　　通过对YB55透明纸包装机勾形推包器润滑装置的改进，基本解决了由滑动座与导向轴之间因摩擦而发生咬死现象的发生，提高包装机组的设备效率，在生产实践中获得了较好的经济实用价值。
　　参考文献
　　[1]GD包装机维修调整手册[M].意大利GD公司，1994.
　　[2]GD包装机零件装配图册[M].意大利GD公司，1994.
