某日发现发电机驱动端加速度振动通频值高达5.17889g，超出了一般机组的振动范围，遂对此测点进行分析。
　　机组的速度振动通频值和峭度值都正常，几乎没有什么波动。
　　F0=29HZ

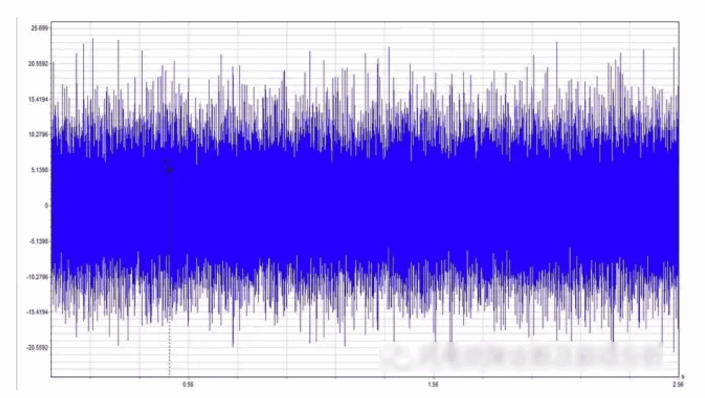

　　机组时域波形图如下图：

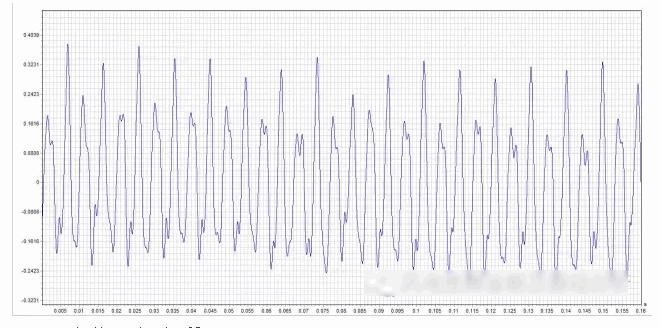

　　对此时域波形放大，如下图所示：

　　0-200HZ频谱图，如下图所示：

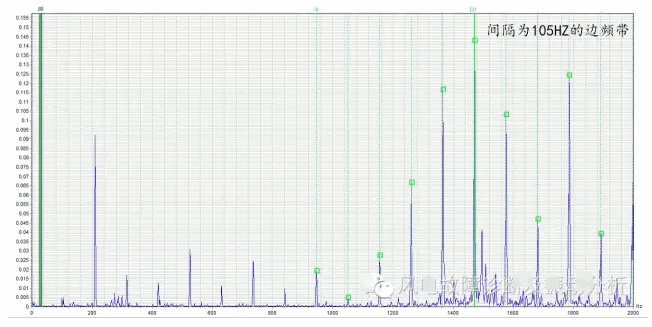

　　0-2000HZ频谱图如下图所示：

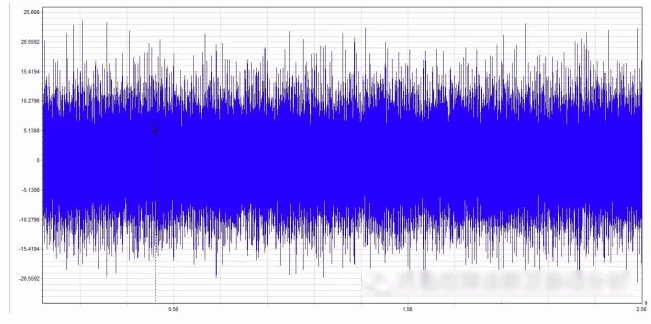

　　0-20000HZ频谱图如下图所示：

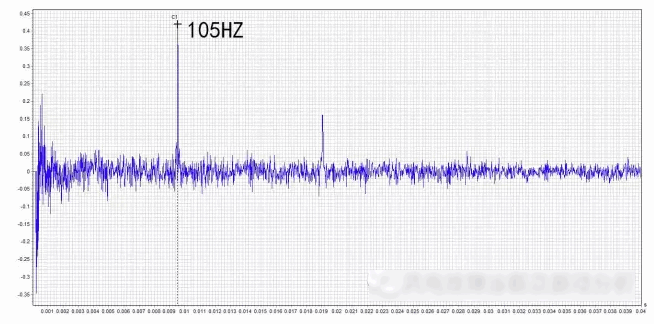

　　0-20000HZ频谱图的倒频谱如下图所示：

　　由于此轴承型号为6330M/C3，在0-200HZ频谱图上有明显的105HZ的尖峰，105HZ经计算为轴承的外圈故障频率。在0-2000HZ的频谱图上出现间隔为105HZ的边频带，在0-20000HZ的倒频谱出现0.0095S（105HZ）出现较大尖峰，怀疑轴承外圈因电蚀导致故障。
　　后经厂家证实，确实是轴承外圈电蚀。
